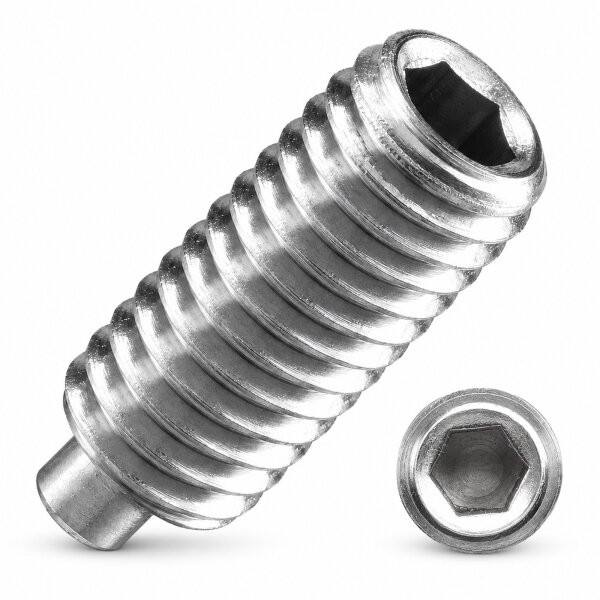

Gewindestifte mit Innensechskant und Zapfen DIN 915 Edelstahl A2

Gewindestifte mit Innensechskant und Zapfen DIN 915 Edelstahl A2

Artikelnummer: OST-9152-VATER
Kategorie: Gewindestifte DIN 915

Gewindestifte nach DIN 915 dienen zum Klemmen, Fixieren und Positionieren von Bauteilen. Durch ihre kopflose Bauform können sie bündig oder vollständig versenkt montiert werden. Der Zapfen ist zylindrisch ausgeführt und greift in eine passende Bohrung oder Nut ein. Aus Edelstahl A2, mit Innensechskant.

Gewinde x Länge

Bitte wählen Sie zuerst die gewünschte Ausführung.

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen

Gewindestifte nach DIN 915 werden über den Innensechskant in ein Innengewinde eingeschraubt. Je nach Konstruktion klemmen, fixieren oder positionieren sie ein Bauteil, häufig auf einer Welle oder in einer Bohrung. Da sie keinen Schraubenkopf besitzen, können sie bündig oder versenkt montiert werden. Umgangssprachlich werden sie häufig als Madenschrauben bezeichnet.

Der wesentliche konstruktive Unterschied zwischen den Ausführungen nach DIN 913 bis DIN 916 liegt in der Form des Stiftendes. Bei DIN 915 trägt das Ende einen zylindrischen Zapfen. Er greift in eine passende Bohrung oder Nut ein und legt die Position fest. DIN 915 wurde durch DIN EN ISO 4028 ersetzt. Die aktuelle Norm bezeichnet die Endform als Zapfen, englisch „dog point". Im Handel bleibt DIN 915 eine gebräuchliche Bezeichnung.

Technische Daten

Norm	DIN 915 · Nachfolgenorm DIN EN ISO 4028
Werkstoff	Edelstahl A2
Ende	Zapfen (DIN 915) · Zapfen / dog point (DIN EN ISO 4028)
Antrieb	Innensechskant
Gewinde	metrisches ISO-Regelgewinde · Vollgewinde · Rechtsgewinde
Gewindegrößen im Sortiment	M2 bis M20
Längen im Sortiment	3 mm bis 90 mm

Welche Ausführung passt?

Alle vier Produktfamilien führen wir in Edelstahl A2. Entscheidend sind die gewünschte Haltewirkung, die Form der Gegenfläche und die Frage, ob Eindrückspuren zulässig sind.

Norm	Ende	Wählen, wenn …
DIN 913	Kegelkuppe	eine Klemmung mit möglichst geringer Eindringwirkung gewünscht ist und die Position später nachjustiert werden soll
DIN 914	Spitze	die Spitze in die Gegenfläche eingreifen darf und eine punktuelle Fixierung gewünscht ist
DIN 915	Zapfen	der Zapfen in eine passende Bohrung oder Nut eingreifen soll
DIN 916	Ringschneide	die Ringschneide in die Gegenfläche eingreifen und die Klemmung gegen Verschieben oder Verdrehen unterstützen soll

Gewindestifte sind für Klemm-, Fixier- und Positionieraufgaben vorgesehen und nicht für Zugbelastung ausgelegt. Für Verbindungen, die Zuglasten aufnehmen, führen wir Schrauben und Gewindestangen. Bei tragenden oder sicherheitsrelevanten Verbindungen muss die Eignung anhand der konkreten Konstruktion geprüft werden.

Typische Anwendungen

Je nach Konstruktion werden Gewindestifte nach DIN 915 beispielsweise für folgende Aufgaben eingesetzt:

Klemmung von Stellringen
Fixierung von Zahnrädern, Riemenscheiben, Kupplungen oder Bedienknöpfen auf Wellen und Spindeln
Fixierung von Türgriffen und Armaturen
Positionier-, Anschlag- und Justieraufgaben

Werkstoff Edelstahl A2

Alle Gewindestifte dieser Produktfamilie bestehen aus Edelstahl A2. A2 bezeichnet eine Gruppe korrosionsbeständiger austenitischer nichtrostender Stähle. Ob der Werkstoff für den konkreten Einsatz geeignet ist, hängt von den Umgebungsbedingungen und der Konstruktion ab.

Bei chlorid-, salz- oder chemikalienbelasteten Bereichen ist die Werkstoffwahl gesondert zu prüfen — nennen Sie uns die Einsatzbedingungen, wir beraten Sie dazu.
